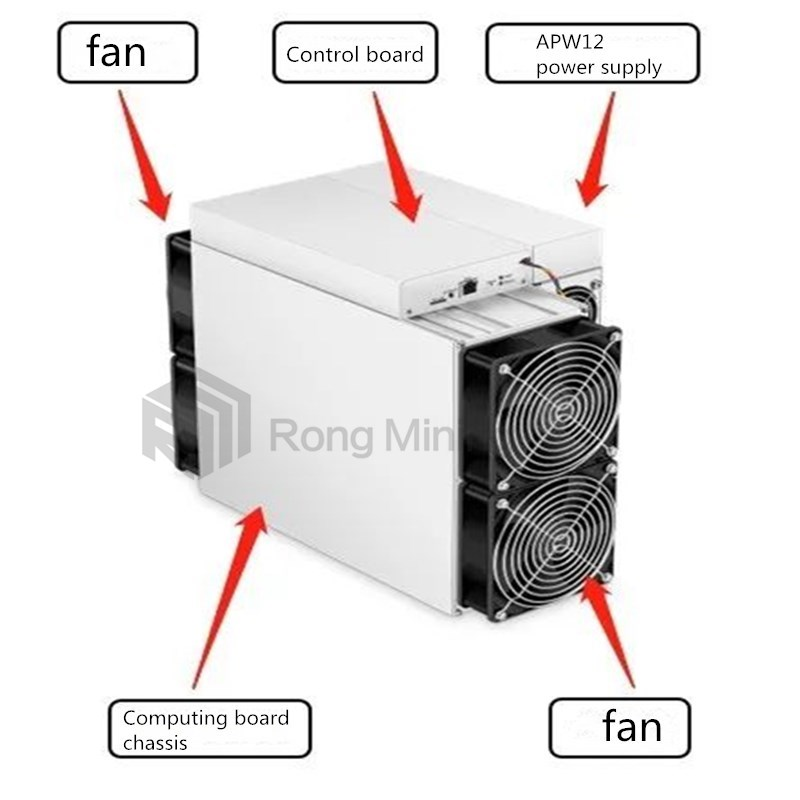

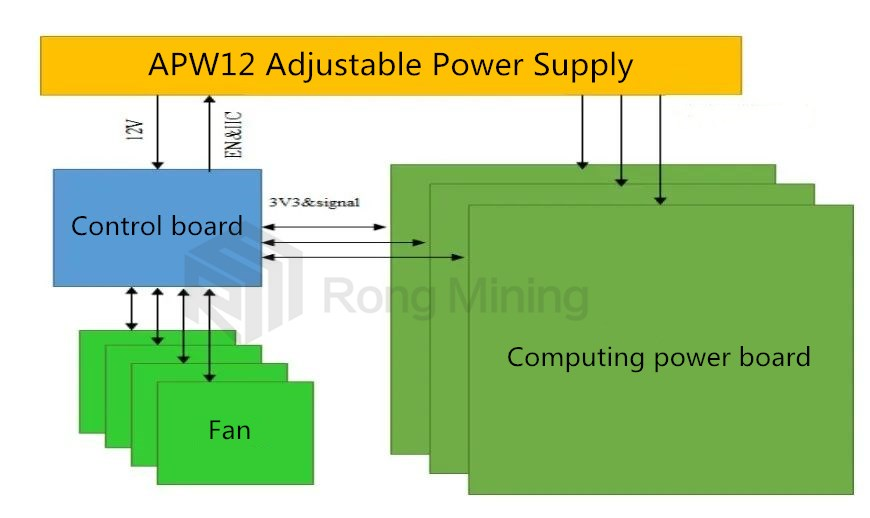

Hei kaikki!  Olen insinööri Wang Rongminerista.  Ensinnäkin, anna minun esitellä AntMiner S19 Pro -arkkitehtuuri.  S19 PRO koostuu pääasiassa kolmesta laskentataulusta, 1 ohjauslevystä, APW12 -virtalähteestä ja 4 jäähdytyspuhaltimesta, kuten seuraavassa kuvassa esitetään:

Seuraavaksi katsotaanpa S19 Pron sisäisen laskentakortin työrakennetta

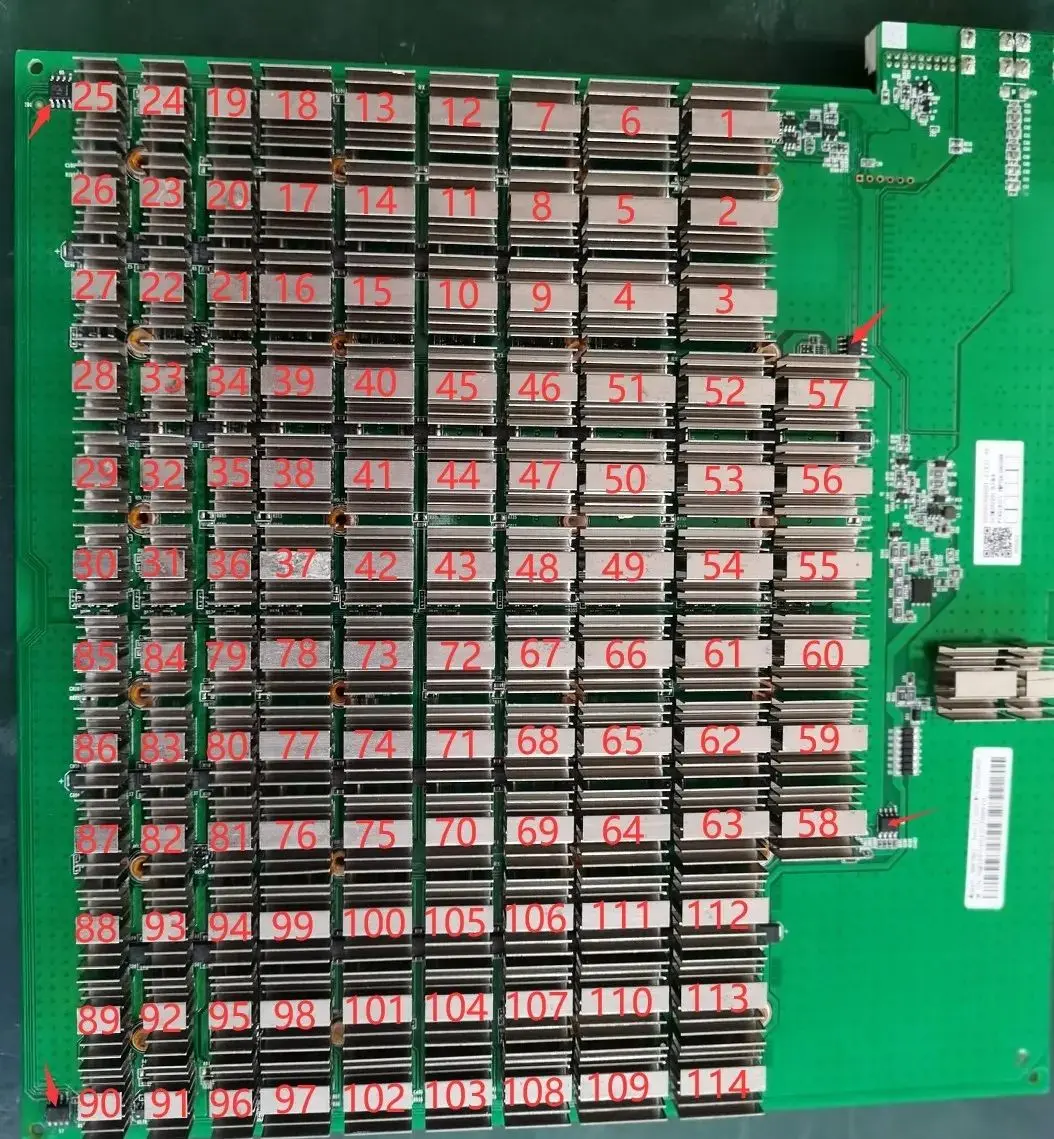

1. AntMiner S19 Pro Computing Board koostuu 114 sirusta, jaettuna 38 ryhmään (domeeniin), joista kukin koostuu 3 IC: stä;  S19 PRO -sirun käyttöjännite on 0,32 V;  38., 37., 36., 35., 34., 33. ja 32. ryhmän (yhteensä 7 ryhmää) saavat virtaan 20 V: n lähdöllä lisäyspiiristä Q9: stä 1,8 V: n tuotokseen LDO: hon, ja 31. - 1. ryhmät saavat VDD 12,6V: n läpi LDO: n tarjoamaan 1,8 V.  Jännite pienenee 0,32 V jokaiselle taaksepäin suuntautuvalle alueelle.

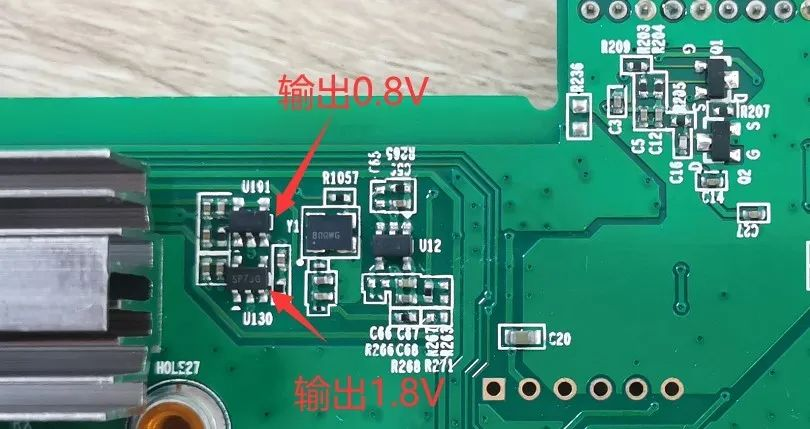

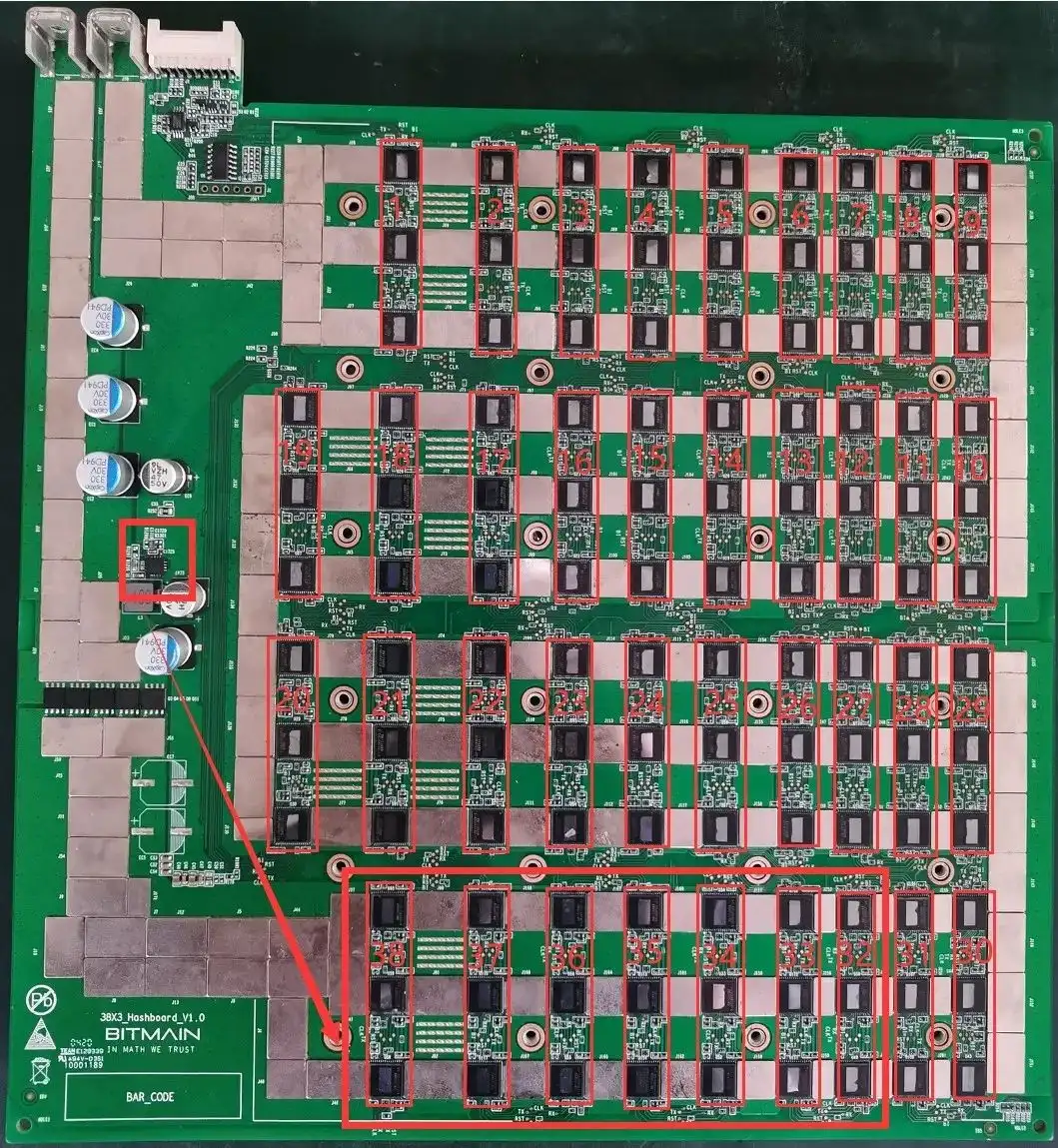

2. Kaikki 0,8 V: n tarjoaa paikallinen 1,8 V: n lähtö LDO: n kautta, kuten seuraavassa kuvassa on esitetty:

Itse asiassa testauksen jälkeen AntMiner S19 Pro toimii erittäin hyvin energiankulutussuhteessa, stabiilisuudessa ja muissa käyttöolosuhteissa virallisesti suositeltujen ympäristöolosuhteiden suhteen.  Jos laskentataulun toimintahäiriöt, yleisimpiin ilmiöihin kuuluvat raportointi 0, raportointinumerot ja matala laskentateho.  Näissä tilanteissa pystymme käsittelemään niitä tällä tavalla -

(1). Kun testilaitteen LCD-näyttö näyttää "ASIC NG: (0)", mittaa ensin domeenin ja 20 V: n lisäyspiirin kokonaisjännite ja käytä sitten oikosulkukoetinta RO-testipisteen ja 1V8-testipisteeseen ensimmäisen ja toisen sirun välillä ja suorita sitten sirun löytämisohjelma.  Sarjaporttilokilla tarkastellaan, jos 0 sirua löytyy edelleen tällä hetkellä, se on yksi seuraavista tilanteista:

a. Käytä monimittaria mitataksesi, onko jännite 1v8- ja 0V8 -testipisteissä 1,8 V ja 0,8 V.  Jos ei, se voi olla epänormaalisuus tämän alueen 1,8 V: n ja 0,8 V: n LDO -piireissä tai tämän alueen kahta ASIC -sirua ei juokse kunnolla.  Suurin osa niistä johtuu 0,8 V: n ja 1,8 V: n patch -suodatinkondensaattoreiden oikosulkuista (mittaa PCBA: n etu- ja takaosan patch -suodatinkondensaattorien vastusarvot);

b. Tarkista, ovatko U2: n ja U3: n ja U4: n piirit epänormaalit, kuten vastusvirtuaalinen juotos jne.;

c. Mittaa R232: n tai R233: n vastus yleismittarilla nähdäksesi, onko se yhden ohmin sisällä ja lukeminen ei hyppää.  Jos ei, korvaa nämä kaksi vastusta;

D.Check Jos ensimmäisessä sirussa on tapoja, joita ei ole juotettu kunnolla (ylläpidon aikana havaittiin, että nastalla on tinaa sivulta katsottuna, mutta kun siru poistettiin, havaittiin, että nastat eivät olleet ollenkaan.

(2). Jos yksi siru löytyy vaiheesta 1, se tarkoittaa, että ensimmäinen siru ja edellinen piiri ovat molemmat hyviä.  Käytä samanlaista menetelmää seuraavien sirujen vianetsinnästä.  Esimerkiksi oikosulku 1V8 -testipiste ja RO -testipiste 38. ja 39. sirujen välillä.  Jos loki löytää 38 sirut, niin ensimmäisissä 38 siruissa ei ole ongelmia;  Jos löytyy vielä 0 sirua, tarkista ensin, onko 1v8 normaali.  Jos se on normaalia, 38: n jälkeen siruilla on ongelmia.  Jatka binaarihaun käyttöä, kunnes ongelmallinen siru löytyy.  Olettaen, että n-1: n ja N-Nth-sirujen välissä on ongelma n.  Kuitenkin, kun 1V8 ja RO N: n ja N+1 -sirujen välillä on lyhytaikainen, koko sirua ei löydy.

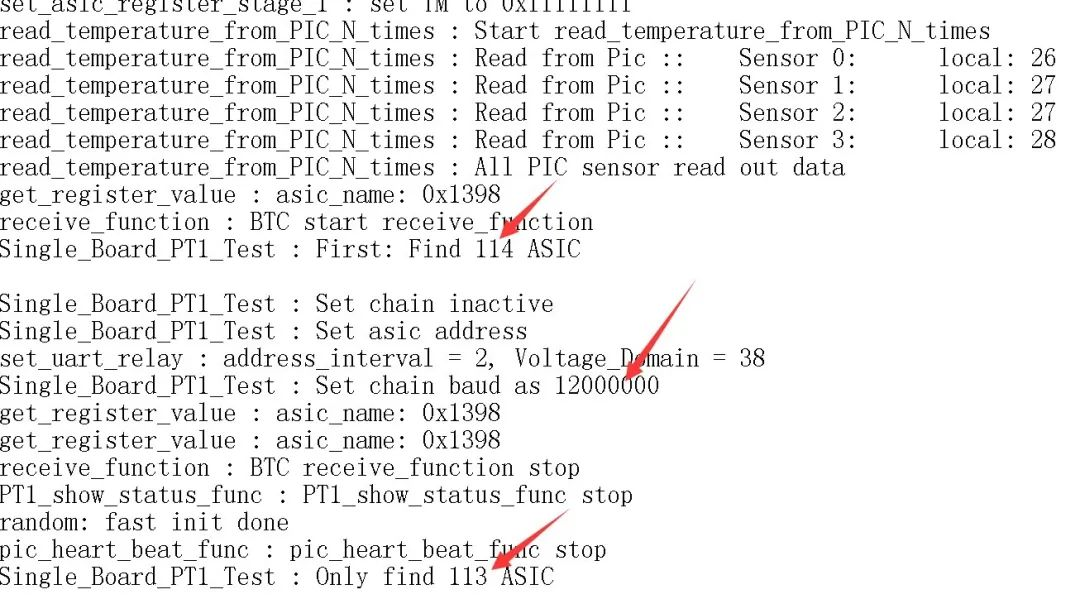

(3). Kun testivalaistu LCD näyttää "ASIC 113: (raportti 113)", se osoittaa, että operaatiotaulu pystyy havaitsemaan 114 -sirua 115200 BAUD -opeudella, mutta vain 113 sirua löydettiin 12 metrin baudinopeudella ja yhtä sirua ei löytynyt 12M: n Baud -arvosta.  Korjausmenetelmä: Binaarimenetelmää käyttämällä oikosulku 1V8-testipiste ja RO-testipiste 38. ja 39. sirujen välillä oikosulun koettimen kautta.  Jos loki löytää 38 sirut, niin ensimmäiset 38 sirua ovat hienoja;  Jos oikosulkuja on 47 ja lokiraportit 46, se tarkoittaa, että 47. sirua ei voida havaita eikä ulkonäön tarkistuksessa ole ongelmia.  Yleensä 47. sirun korvaaminen riittää.

(4). Kun testaat LCD -näyttöä "ASIC NG: (X, tietty siru kiinteä raportointi)", on olemassa kaksi tilannetta:

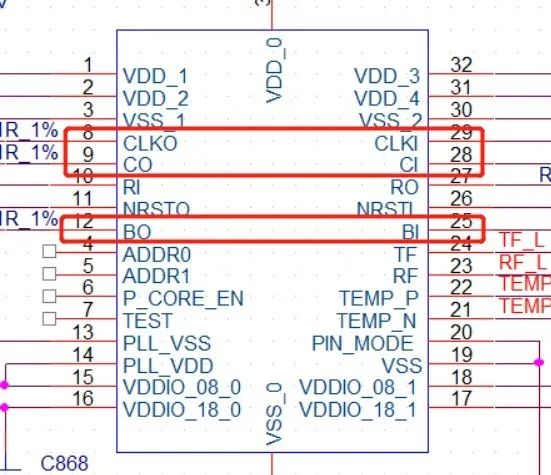

a. Ensimmäinen skenaario;  Testausaika on periaatteessa sama kuin OK -kortin (yleensä X: n arvo ei muutu joka kerta, kun se testataan) (testausaika viittaa ajanjaksoon painamalla aloitustestauspainiketta LCD: hen, joka näyttää tulos "ASIC NG: (X)").  Tämä tilanne johtuu todennäköisimmin XTH -sirun etu- ja taka-, CI- ja BO -vastusten epänormaalista juottamisesta, joten on tärkeää keskittyä näihin 6 vastukseen.  Matala todennäköisyys johtuu seuraavien tapien epänormaalista juottamisesta X-1: n, x: n ja x+1-siruissa:

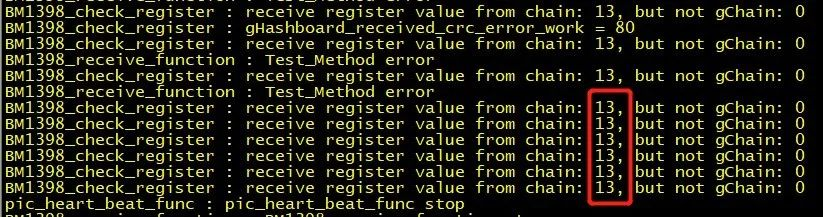

(b). Toinen skenaario;  Testausaika on melkein kaksi kertaa niin pitkä kuin OK -kortin (joskus x -arvo voi muuttua kunkin testin aikana ja joskus x = 0);  Tällä hetkellä loki sisältää yleensä seuraavat tiedot (punainen numero ei välttämättä ole 13, riippuen siitä, mihin pistorasiaan johtosarja on kytketty);  Testauksen aikana oletetaan, että melkein kaikkien domeenien domeenijännitteet epänormaalin asennon edessä ovat alle 0,3 V ja takadomeenin domeenijännitteet ovat melkein kaikki korkeammat kuin 0,34 V.  Tätä tilannetta johtuu siitä, että siru ei ole juotettu kunnolla, yleensä 1,8 V, 0,8 V, RXT, CLK ei ole juotettu oikein.  Ehdota suoraan verkkotunnuksen jännitteen mittaamista, jotta ongelma tapahtuu.  Vaiheessa 1 käytetyt 1V8- ja RO-oikosulkumenetelmät voivat myös löytää poikkeaman sijainnin.

(c). Tällä hetkellä suurin osa huoltokokemuksesta on löytänyt mikro-oikoputkia (0-kertainen sata ohmia) signaalien välillä, jotka johtuvat sirutappien alhaisesta vastuskestävyydestä.  Voit ensin käyttää kuumaa ilma -aseita juotosten ja nähdä, onko se ok.

(5). Jos yhden levyn laskentavoima on alhainen, tässä on kätevä ja nopea menetelmä sen löytämiseksi ja korjaamiseksi - eli kirjaudu IP -ohjelmaan kitti -ohjelmistojen kautta tarkkaillaksesi, ovatko tämän taulun verkkotunnuksen ja noncer -palautuksen normaalit, ja korjaako se Putten lokitietojen mukaisesti.

Erityinen toimenpide on seuraava:

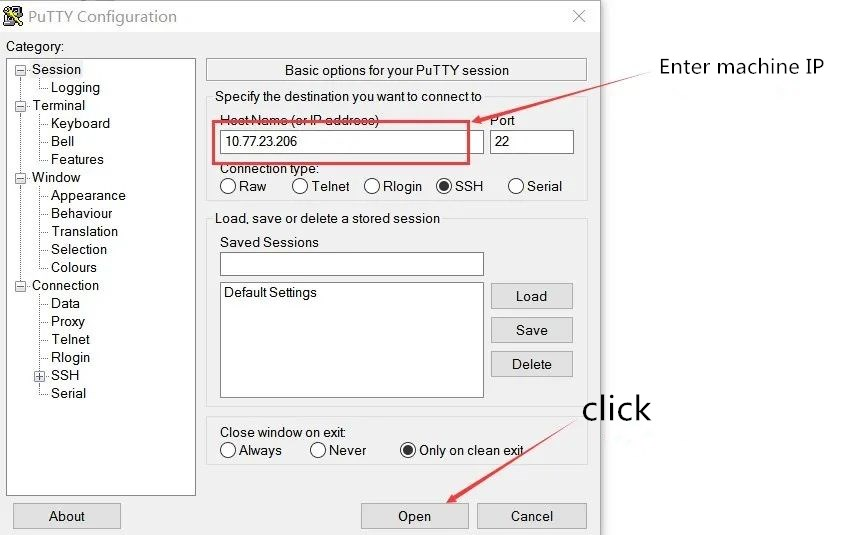

(1). Avaa koneen IP -osoite syöttöongelmilla ja napsauta auki

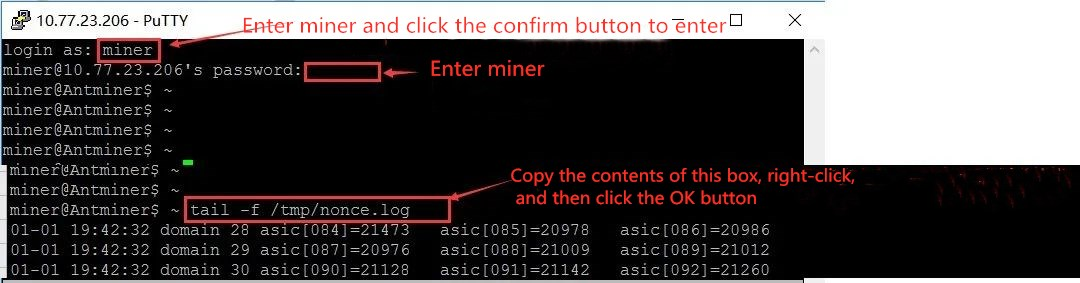

(2). Syöttämällä käyttäjänimi-, salasanan ja testikomennon, näet Nonce Palautus- ja jänniteverkkotunnuksen tilan.  Jos ei -verkkotunnuksen jännitteessä on epänormaaleja olosuhteita, voit mitata ja korjata tulostetun epänormaalin sirun perusteella.

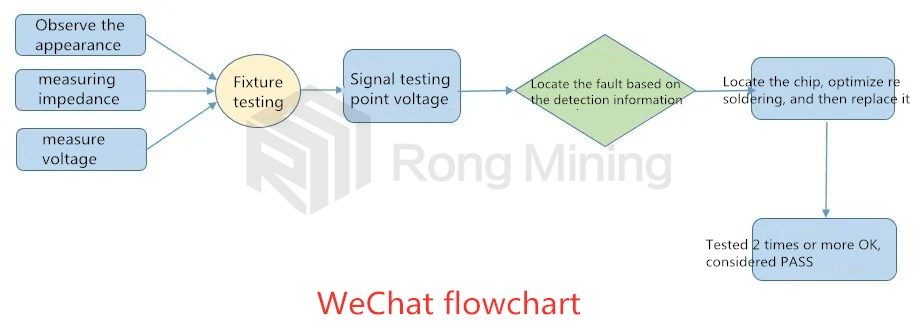

Lopuksi haluaisin kertoa teille korjausprosessin, joka toivoo saavan apua kaikkien ajatteluun korjattaessa kaivoskoneita:

Yllä oleva on insinöörin laatuanalyysi ja prosessointimenetelmä S19 -koneelle.  Jos sinulla on kysyttävää, voit kuulla meitä
